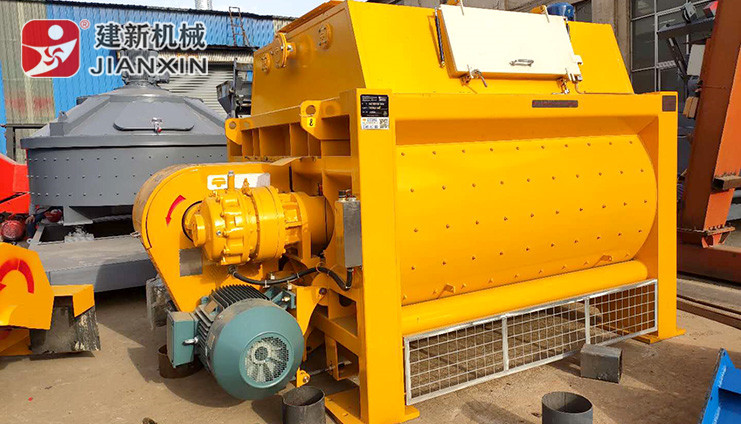

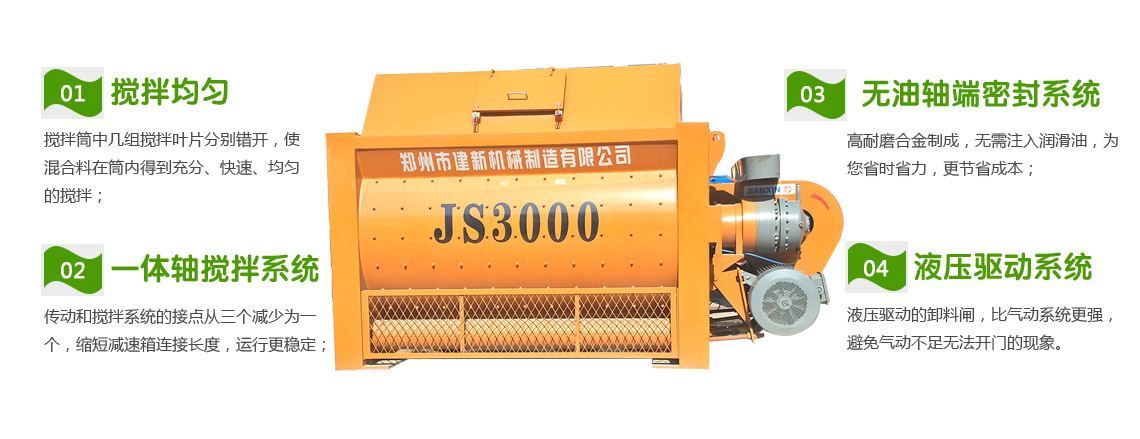

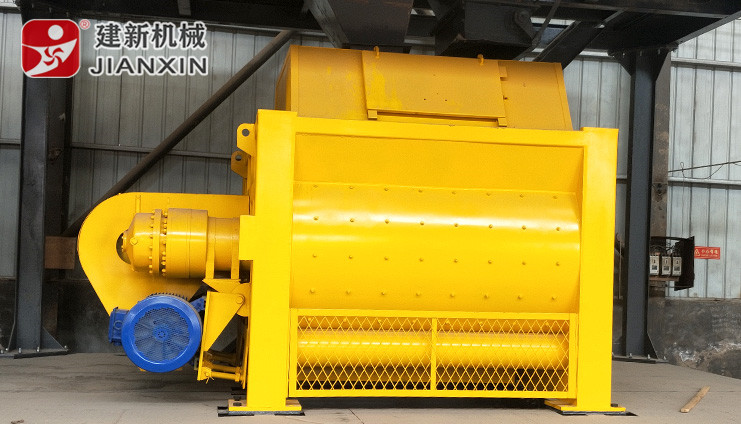

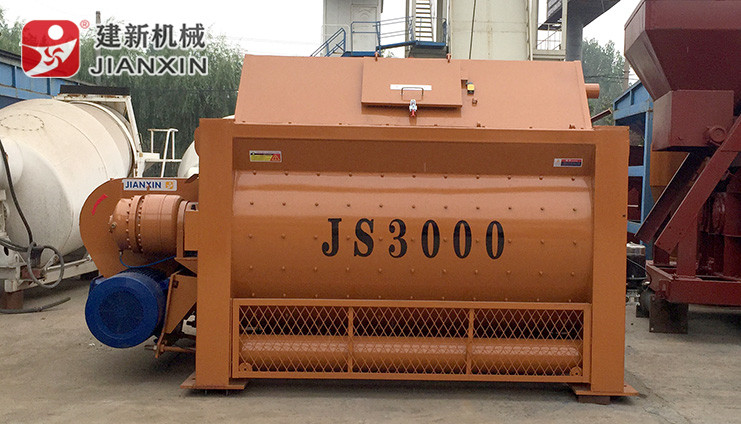

JS3000混凝土攪拌機

產品細節

• 01

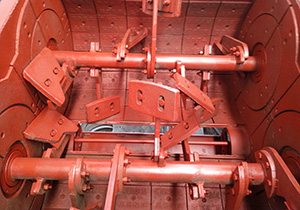

  攪拌系統

  攪拌系統是由電動機、皮帶輪、減速器、開式齒輪、攪拌筒攪拌裝置、供油裝置等組成。電動機直接與擺線針減速器連接，減速器通過齒輪帶動水平配置的攪拌軸反向等速回轉。

• 02
  上料系統

  上料系統由卷揚機構、上料架、料斗、進料嘴等部分組成。在上料架上裝有限位開關，上限位有兩個限位開關，分別對料斗的上升起限位和安全保護作用。上料架上部是可以折疊的。

• 03
  卸料系統

  卸料門通過氣缸進行卸料，還能控制卸料門的開閉位置，調整密封條的位置可保證卸料門密封。手動操作桿是作臨時停電時緊急卸料和氣缸失靈時卸料之用，平時應將其拆下，以防傷人。

• 04

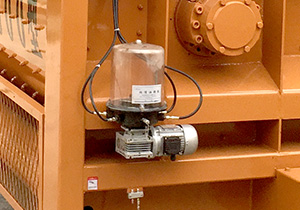

  潤滑系統

  潤滑油泵可迅速將潤滑油泵注至軸頭。帶有油脂過濾口，可防止雜質進入油泵影響密封效果。采用四個泵芯分別向四個軸頭供油，能保證將油注到軸頭，減少維修和保養的工作量。

• 05

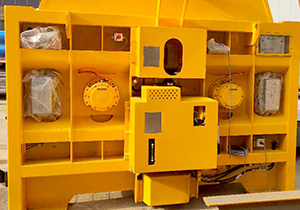

  密封裝置

  對于臥軸式混凝土攪拌機，因工作時主軸浸在摩擦力很強的砂石水泥材料中，如果沒有行之有效的軸端密封，主軸很快就被磨損，毀壞，嚴重時漏漿，影響級配。

• 06

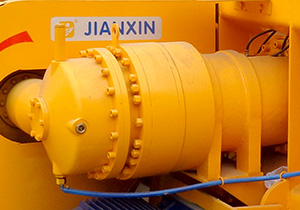

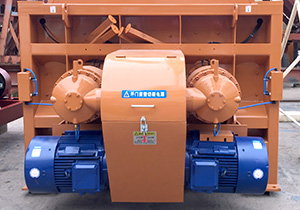

  減速機

  兩臺行星齒輪減速機傳動，計結構緊湊，傳動平穩，噪聲低，使用壽命長； 系統結構相對緊湊，回程間隙??； 它具有精度高，額定輸出扭矩大的特點
